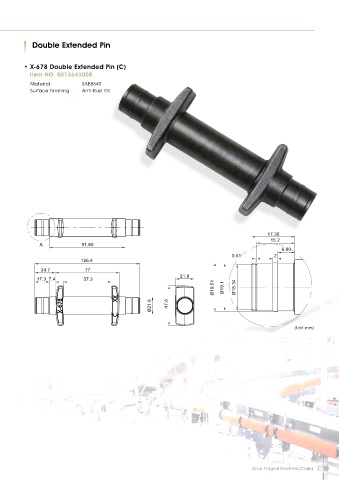

Double Extended Pin



          • X-678 Double Extended Pin (C)
             Item NO. 5013643008
            Material          SAE8640
            Surface Finishing  Anti-Rust Oil






























                                                                                               17.30
                                                                                                15.2
               A              91.80
                                                                                                    6.80
                                                                                  0.61           2
                             126.4
               24.7            77
                                                                21.9
              17.3 7.4        57.3
                                                                            Ø19.51  Ø19.1  Ø18.34


                                                      Ø21.6  47.6



                                                                                                        (Unit mm)
